Yapısal Kablolama: yıllarca değiştirmeden kullanacağınız ağ altyapısı
Ofis, fabrika ve depolarda bakır ve fiber kablolamayı standartlara uygun tasarlıyor, kuruyor ve her hattı ölçerek teslim ediyoruz. Ankara'daki yeni binalarda, tadilatlarda ve dağınık eski kablolamanın yenilenmesinde sahada çalışıyoruz.
Kablolama, binanın en uzun ömürlü BT yatırımıdır
Sunucular, switch'ler ve kablosuz erişim noktaları birkaç yılda bir yenilenir; duvarın içinden geçen kablo ise çoğu zaman binayla birlikte yaşar. Bu yüzden bugün çekilen kablonun yalnızca bugünkü cihazları değil, birkaç nesil sonrakileri de taşıması gerekir. Yapısal kablolama, bu altyapıyı rastgele çekilmiş hatlar yerine belirli bir standarda, topolojiye ve etiket düzenine göre kurmak demektir.
Yatay kablolamada çoğunlukla Cat6A öneriyoruz: 500 MHz bant genişliğiyle 100 metrelik kanalda 10 Gbps taşır, yeni nesil erişim noktalarının ihtiyaç duyduğu çok gigabitli bağlantı ve yüksek güçlü PoE için de rahat bir pay bırakır. Kabinler ve katlar arasında, binalar arasında ya da 100 metreyi aşan mesafelerde fiber kullanılır; bina içinde çok modlu OM3/OM4, uzun mesafede tek modlu OS2 tercih edilir. Elektromanyetik gürültünün yoğun olduğu üretim alanlarında ekranlı kablo ve doğru topraklama birlikte planlanır.
Ankara'da yeni taşınılan ofislerde, OSB'lerdeki üretim tesislerinde ve tadilat gören binalarda keşifle başlıyoruz: kablo güzergâhları, tava ve kanal ihtiyacı, kabin konumları ve priz sayıları çizime dökülür. Kurulumdan sonra her hat test cihazıyla ölçülür ve sonuçlar etiket numarasıyla eşleşen bir raporla teslim edilir. Bir arıza olduğunda hangi hattın nereye gittiğini aramak gerekmez.
Kablolama hizmetinde neler var?
Tasarım, kurulum, test ve belgeleme tek bir sorumlulukla yürür.
Cat6A / Cat7 bakır kablolama
Masa, kamera ve erişim noktası prizlerine kadar yatay hatlar kurulur. Cat6A çoğu ofis için en dengeli seçimdir; Cat7 ve ekranlı çözümler gürültülü ortamlarda değerlendirilir. Kalıcı hat 90 metreyi aşmayacak şekilde planlanır.
Fiber optik omurga
Kabinler, katlar ve binalar arası bağlantılar fiberle kurulur. Mesafe ve hıza göre OM3/OM4 çok modlu ya da OS2 tek modlu kablo seçilir; LC konnektörlü fiber kasetler ve yedek damarlar ileride kapasite artırmayı kolaylaştırır.

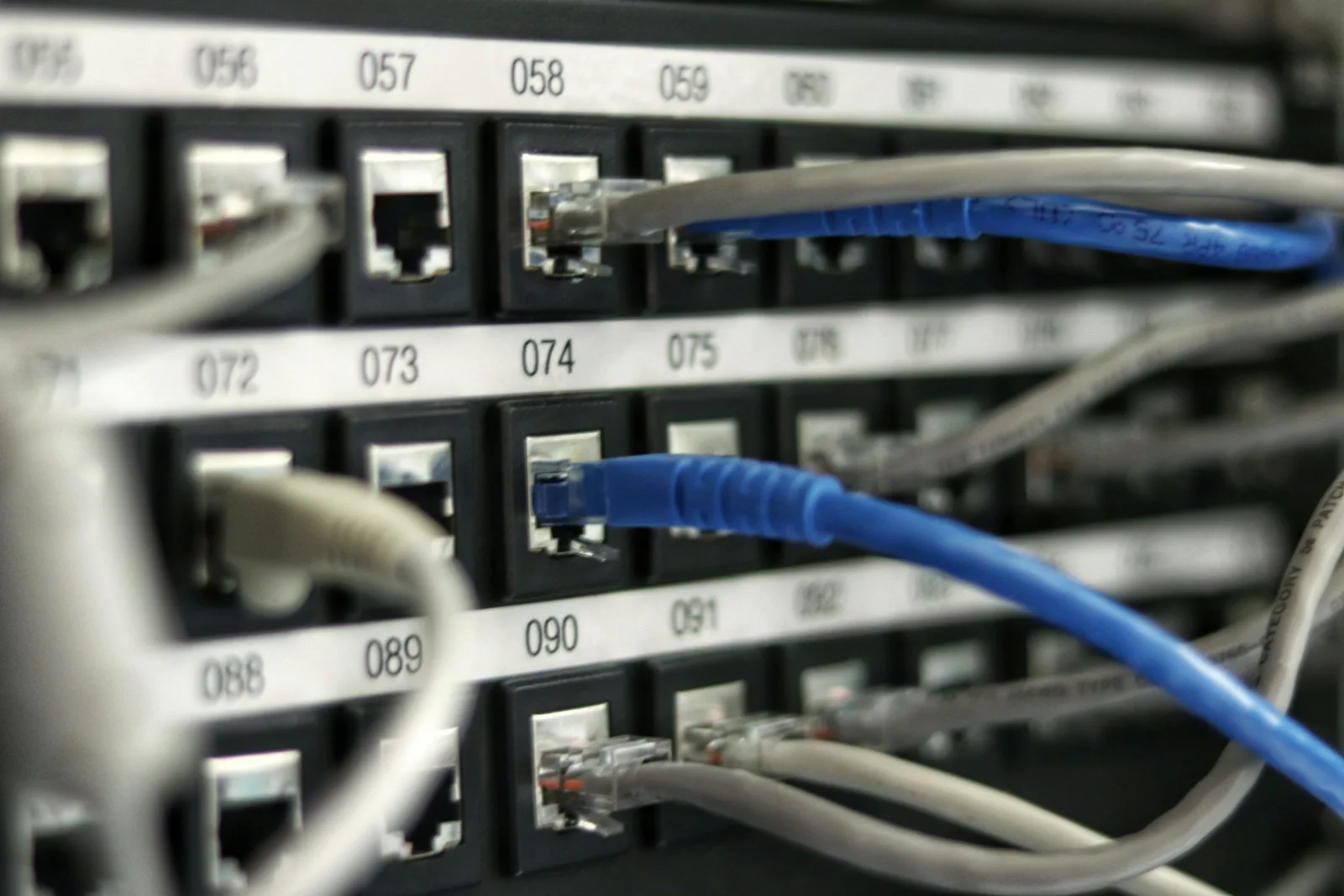

Patch panel ve modüler yapı
Hatlar kabindeki patch panellerde sonlanır, switch bağlantıları kısa patch kablolarla yapılır. Yatay ve dikey kablo düzenleyiciler sayesinde bir cihaz değiştiğinde kabinin geri kalanına dokunulmaz.
Test ve sertifikasyon raporu
Her bakır hat bağlantı haritası, uzunluk, araya girme kaybı, NEXT ve geri dönüş kaybı açısından ölçülür. Fiber hatlarda optik kayıp ölçümü, gerektiğinde OTDR testi yapılır; sonuçlar hat bazında rapora geçer.
Etiketleme ve belgeleme
Priz, panel ve kablo uçları TIA-606 mantığında aynı numarayla etiketlenir. Kat planına işlenmiş priz yerleri, kabin yerleşimi ve port eşleme tablosu teslim dosyasında yer alır.
Güzergâh, tava ve topraklama
Kablolar enerji hatlarından ayrı tavalarda ve bükülme yarıçapı korunarak taşınır. Kabinler ve metal tavalar ortak topraklamaya bağlanır, yangın bölmelerinden geçişler uygun malzemeyle kapatılır.
Kablolama projesinin aşamaları
Keşif ve çizim
Bina planı üzerinde priz noktaları, kabin yerleri ve güzergâhlar belirlenir; malzeme listesi bu çizimden çıkar.
Altyapı hazırlığı
Tava, kanal ve kabinler monte edilir. Tadilatı süren binalarda diğer ekiplerle iş sırası koordine edilir.
Çekim ve sonlandırma
Kablolar çekilir, prizlerde ve patch panellerde sonlandırılır, kabin içi düzen tamamlanır.
Test ve teslim
Bütün hatlar ölçülür, hatalı çıkanlar düzeltilip yeniden test edilir; rapor, çizim ve etiket tablosu teslim edilir.
Kimlerin ihtiyacı var?
- Yeni ofise taşınan ya da kat ekleyen şirketler
- Kamera, erişim noktası ve IP telefon sayısı artan işletmeler
- Sorunlu ve etiketsiz eski kablolamayı yenilemek isteyen binalar
- Üretim alanı ile ofis arasında bağlantı kuracak OSB fabrikaları
- Okul, hastane, otel gibi çok katlı ve kalabalık yapılar
Birlikte tercih edilenler
Yapısal Kablolama hakkında sorular
Cat6 mı Cat6A mı tercih edilmeli?
Cat6, 10 Gbps hızı yalnızca kısa mesafelerde (yaklaşık 55 metreye kadar) taşır; Cat6A ise 100 metrelik kanalın tamamında 10 Gbps destekler ve yüksek güçlü PoE'de daha az ısınır. Uzun yıllar kullanılacak yeni kurulumlarda aradaki maliyet farkı çoğunlukla Cat6A'yı haklı çıkarır.
Cat7 kablo Cat6A'dan daha mı iyi?
Cat7 daha yüksek frekans için tasarlanmış, ekranlı bir kablo sınıfıdır. Ancak standart RJ45 konnektörlerle kullanıldığında pratikte Cat6A seviyesinde çalışır. Ekranlama gereken ortamlarda değerlendiriyoruz; sıradan bir ofiste Cat6A genellikle yeterli ve daha ekonomiktir.
Fiber kablo ne zaman gerekir?
Bakır hattın 100 metre sınırını aşan mesafelerde, binalar arasında, elektriksel yalıtım istenen yerlerde ve kabinler arası yüksek hızlı omurgada fiber kullanılır. Bina içinde OM3/OM4 çok modlu, uzun mesafelerde OS2 tek modlu fiber tercih edilir.
Test raporu neden önemli?
Kablo görünüşte çalışsa da hatalı sonlandırılmış ya da hasar görmüş bir hat yüksek hızlarda hata ve yavaşlık üretir. Test raporu her hattın tasarlanan sınıfın değerlerini karşıladığını gösterir ve ileride bir arızada karşılaştırma için referans olur.
Çalışan bir ofiste kablolama yenilenebilir mi?
Evet. İşi bölgelere ayırıp mesai dışında ya da hafta sonu ilerleyerek kullanıcıları en az etkileyecek bir plan yapıyoruz. Yeni hatlar test edildikten sonra eski hatlar sökülür.
Tadilat sürerken sizi ne zaman çağırmalıyız?
En iyi zaman, duvarlar ve asma tavan kapanmadan öncesidir. Bu aşamada güzergâh ve kanal planı kolayca uygulanır; sonradan yapılan kablolama hem daha pahalı hem daha sınırlı olur.
